نیکلاس تسلا دانشمند و فیزیکدان بزرگ قرن بیستم در زمان حیات خودش توربین بدون پره یا دیسکی رو اختراع کرد . که بخاطر سادگی ساختارش معروفه .
بقیه در ادامه مطلب
نیکولا تسلا که نامش برابر شده با جریان متناوب و میدان مغناطیسی اختراعات زیادی به ثبت رسوند. خدمات اون به جامعه بشریت هرگز فراموش نمیشه . البته نبوغ ایشون فقط در دنیای الکتریسیته و مغناطیس خلاصه نمیشه؛ چون دستی در دنیای سیالات هم بردن و اختراعاتی به نام خودشون ثبت کردن. سوپاپ یکطرفه اونطور که از اسمش پیداست، همواره جریان رو در یک سمت انتقال میده. مثل دیود در الکترونیک ؛ منتها سوپاپ های یک طرفه دارای یک قطعه متحرک هستند .
ایراد کار اینجاست که این قطعات در اثر حرارت وکار کرد در سرعت های بالا زود خراب میشن. اینجاست که سوپاپ تسلا کارآمدی خودش رو نشون میده . چون قطعه متحرکی نداره. تسلا در واقع از جریان سیال علیه خودش استفاده میکنه .البته ایرادی هم در این طرح وجود داره؛ که باعث عدم استفاده گسترده از اون شده . باتوجه به این که هیچ مانع آبندی شده ای، سر راه سیال نیست؛ همواره مقدار اندکی، سیال برگشتی وجود داره.
یکی از موارد استفاده ای که من براش پیدا کردم موتور پالس جت هست. بنظرم استفاده از این سوپاپ خیلی بهتر از سوپاپ های برگی هست. چون سوپاپ های برگی بخاطر حرارت بالا خیلی زود میسوزند.
فیلم طرز کار سوپاپ تسلا
سلام، این موشک جدیدمه بردش 20 متر بود. البته فشارش بین 3 تا 4 اتمسفر بود. دفعه بعد میخوام با فشار 7 اتمسفر امتحان کنم؛ که در اون صورت بردش بیشتر هم میشه.حتما یه دونه ازش بسازید؛ کار باهاش خیلی لذت بخشه.
سلام؛ روش ساخت موشک آبی به ساده ترین شکل رو میخوام بهتون یاد بدم.خودم همین الان یکی ساختم و خیلی حال داد.
وسایل مورد نیاز
بطری آب معدنی

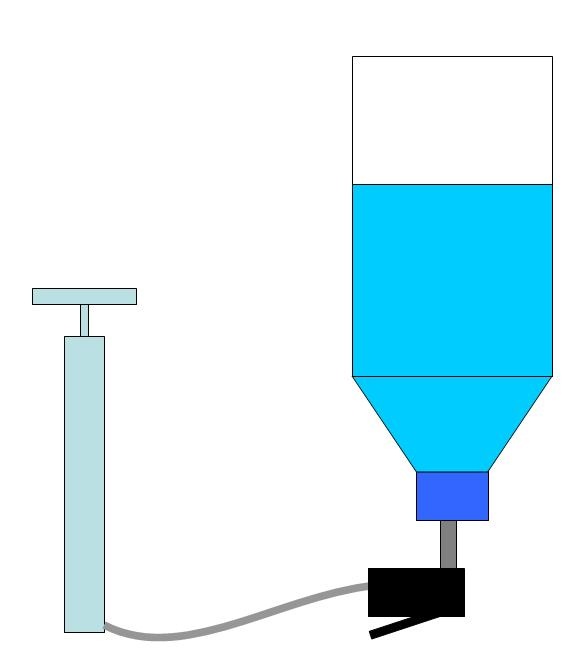

در بطری رو سوراخ کنید و سوپاپ یکطرفه تیوپ دوچرخه رو در سر بطری فرو کنید.
حالا بطری رو تا یک سوم از آب پر کنید. سر بطری رو ببندین و با تلنبه باد بزنید.
وقتی فشار داخل بطری زیاد بشه؛ در بطری رو به بیرون پرت میکنه و موشک باشدت پرتاب میشه. اگر سر بطری پرتاب نشد؛ یه کم روغن روی شیار بطری بریزید.
در حین کار خیلی مواظب باشید؛ و تا حد امکان از موشک فاصله بگیرد.
سلام ، میخوام ساخت یه موشک خیلی ارزون و ساده رو بهتون یاد بدم. یه بطری آب معدنی تهیه کنید. روی سرش سوراخی به اندازه 5میلیمتر ایجاد کنید.حدود 2تا5 قطره الکل داخل بطری بریزید . سر بطری رو ببندین و تکونش بدین. شعله فندک رو به سوراخ نزدیک کنید؛ و حالا بومممممم .
سلام ، لازم دیدم یه توضیحی درباره پالس جت و انواع اون بدم .جت به باریکه ای از جریات پرسرعت سیال که از یک نازل خارج میشه؛ گفته میشه. حالا هر وسیله ای که توان تولید این جریان رو داشته باشه ، بهش میگن موتور جت. با توجه به این تعریف از شیلنگ آب و بادکنک گرفته تا موتور شاتل فضایی همه نوعی موتور جت محسوب میشن. در دوران جنگ جهانی دوم مهندس های آلمانی یک موتور جتی ساختن ، و بخاتر نوع کارکردی که داره اسمش رو گذاشتن پالس جت . در کل دونوع پالس جت داریم. اولی نوع بدون دریچه هست .
بقیه توضیحات به همراه بسیاری عکسهای دیدنی در ادامه مطلب
این موتور رو دوستم آقای عسگری با قطعات موتور سیکلت و بشکه روغن درست کرد؛ که متاسفانه کار نکرد.البته من نسبت به این موتور خوش بینم ، احتمال میدم با یه سری تغییرات کار کنه.
پیشرانه موشک دو بخش داره. سوخت و اکسید کننده.اکسید کننده یک ترکیب اکسیژن دار هست. که در اثر حرارت اکسیژن درون خودش رو آزاد میکنه. سوخت هم که خودتون میدونید چیه.
انواع اکسید کننده عبارت است از
نیترات پتاسیم
پرمنگنات پتاسیم
پر کلرات پتاسیم
پرکلرات سدیم
نیترات سدیم
نیترات آمونیوم
پرکلرات آمونیوم
نیترات اوره
انواع سوخت
سوختهای هیدرو کربنی مثل نفت و بنزین و گازوئیل و...
ذغال
شکر
هرماده قابل سوخت
سوختهای فلزی مثل پودر آلومینیوم ، پودر منیزیم و...
من سوخت پودر آلومینیوم رو از بقیه بهتر میدونم. با اضافه کردن پودر اکسید آهن بهش، حرارت سوختنش تا 3000 درجه افزایش پیدا میکنه. بین اکسید کننده ها، من پرمنگنات و نیترات پتاسیم رو آزمایش کردم. با توجه به اینکه وسائل آزمایش دقیق نداشتم ؛نمی تونم بگم کدوم بهتره .برای فیتیله هم از فشفشه استفاده کنید. ساخت موشک کار پر خرجی هست ، البته نه اون قدر زیاد که نشه ساخت . دلیل اصلی خرج زیادش این بود. که من نسبت دقیق سوخت و اکسید کننده رو نمی دونستم. بخاتر همین باید کلی آزمایش انجام میدادم؛ تا بدونم چه ترکیبی بیشترین قدرت داره. موارد ایمنی رو حتما رعایت کنید. آزمایش ها رو در محیط باز که جریان هوا داشته باشه؛ انجام بدین. چون بعضی ترکیبات بعد از سوخت گاز های سمی و کشنده آزاد می کنند . موقع مخلوط کردن مواد از دستکش و ماسک استفاده کنید. مخصوصا موقع مخلوط کردن سوخت و اکسید کننده های پودری حتما ماسک بذارید. اگر ماسک خوب ندارید؛ دو یا سه تا ماسک ارزون رو روی هم بذارید. اگر تونستید یه عینک آزمایشگاهی که کل چشم رو دربر بگیره بخرید. چون بعضی مواد به چشم آسیب میزنند. یه منبع خوب اطلاعات برای ساخت موشک سایت یوتیوبهست .برای بدنه موشک میتونید از لوله آب پلاستیکی استفاده کنید. یا اینکه ورق حلبی بخرید و باهاش لوله درست کنید.مطالب برای ساخت موشک زیاده باید برید تو کار و بعضیش رو تجربی بدست بیارید. جایی مشکل داشتید به من پیام بدید هر کاری که از دستم بر بیاد دریغ نمیکنم.
فیلم تست استاتیک موشک در سایت آپارات
خدا رو شکر بلاخره این همه تلاش نتیجه داد ؛ و اولین موتور ساخته شده. البته 80 % کار این موتور رو دوستم انجام داد. چون من رفتم ساری؛ و همه وسایلم و موتور قبلیم رو دادم بهش تا کار رو ادامه بده . که نتیجه هم داد .
اینم لینک دانلود فیلم با کیفیت پایین ، فیلم با کیفیت بالا رو در اولین فرست برای دانلود میذارم.
سلام؛ همونطور که گفته بودم؛ یک نمونه آزمایشی از موتور استرلینگ رو ساختم.
اینم عکسش
اول گذاشتمش روی آب داغ کار نکرد, بعد گذاشتمش رو کتری آب جوش بازم کار نکرد. آخر سر گذاشتمش روی شعله گاز شروع کرد به دست و پا زدن. نمیشه گفت کار کرد؛ ولی برای من خیلی امیدوار کننده بود. البته پیستون جابه جایی هواش که از مقوا و فوم بود؛ سوخت .
عکس پیستون
سیلندرش هم بخاطر فشارذ زیاد هوا ترکید. ولی هیچ اشکالی نداره ؛ چون کم کم روش ساختش داره دستم میاد. یکی بهترش رو میسازم.
سلام، دیروز دوستم زنگ زد؛ گفت: استاد 500 هزار تومن بودجه برای ساخت موتور استرلینگ قراره بهم بده. منم خیلی خوشحال شدم ؛بلاخره بعد عمری یکی یه کمکی دار بهمون میکنه. البته خداکنه که پشیمون نشه. به همین دلیل حالا که قراره روی این پروژه کار کنم.درباره این موتور براتون توضیح میدم.
موتور استرلينگ توسط دكتر ارجمند ، رابرت استرلينگ و برادر مهندس اش جيمز در سال 1816 اختراع شد و گسترش يافت .موتور استرلينگ معروف به صرفه جو كننده و بهبود دهندة مصرف سوخت بود.
رابرت استرلینگ
این موتور اختلاف حرارت بین منبع سرد و گرم رو به کار مکانیکی تبدیل میکنه. مهمترین مزیتش بازده بالا اونه که % هست.
برای توضیح بیشتر این فایل رو مطالعه کنید.
موتور نوع آلفا
موتور نوع گاما که با گرمای CPU کار می کنه.
سلام، اون پالس جت كه گفته بودم رو ساختم. حلب رو برش دادم بعد بردم جوش برنج دادم.براي سيستم جرقه هم از كويل پيكان و باطري 9 آمپر، ولت12 استفاده كردم.خلاصه بردمش دانشگاه تستش كردم، ولي كار نكرد. البته انتظارش رو داشتم. چون معمولا پالس جت ها به اين راحتي روشن نميشن. بايد بازم روش كار كنم. البته نميدونم كي دوباره وقت ميكنم، چون دانشگاه ساري ثبت نام كردم. بايد برم اونجا خونه بگيرم. حالا بايد بيبنم چي ميشه. هر وقت كه پالس جتم درست كار كرد.نحوه ساخت و راه اندازيش رو با جزييات كامل توضيح ميدم. اگر نقشه اش رو هم بخواهيد بهتون ميدم.
تا بعد؛ خدانگهدارتون.
سلام، ديروز تقريبا نزديك بود؛ خودم رو به كشتن بدم؛ خدا رو شكر هنوز زنده ام.حالا جريان چي بود. از اونجاي كه دوتا از موشكهاي قبليم كه سوختشون نيترات پتاسيم و شكر بود؛ كار نكرده بودن، گفتم:بيام ايندفعه گوگرد هم به اين مخلوط اضافه كنم ،تا كارايش بيشتر بشه. رفتم نيم كيلو گوگرد خريدم. با مخلوط قاطي كردم. بعد مخلوط رو با نسبت هاي متفاوت و اضافه و كم كردن مواد آزمايش كردم؛بعد يه مدت كه ايوان پر دود شده بود، متوجه شدم همه جا پر از بوي تخمه مرغ گنديده شده، به نظرم اصلا طبيعي نيومد؛ سريع همه چيز رو ول كردم و رفتم؛ تو اتاق پشت كامپيوتر ، تو اينترنت سرچ كردم، و متوجه شدم گاز سولفيد هيدروژن بوي تخم مرغ گنديده ميده؛ و گاز سمي هم هست. خلاصه تا چند دقيقه تو ايوان نرفتم تا هواي اونجا عوض شه، اينجوري بود كه گوگرد رو به گوشه امني منتقل كردم ؛ و ديگه ازش استفاده نمي كنم.يه خبر جالب هم بدم، امروز نقشه هاي ساخت پالس جت رو از اينترنت گرفتم. ساختار خيلي ساده اي داره ، به زبان ساده هيچ قطعه متحركي نداره؛ ميسازمش اگر كار كرد، نحوه ساختش رو براتون توضيح ميدم.
اينم عكساش
امروز صبح، با استادم رفتيم، موشك هايي كه ساختم رو تست كنم.جاي جالبي رفتيم.يكي هواپيماي مدل آورده بود يكي ديگه با هليكوپتر پشتك ميزد، يه نفر ديگه هم با ماشين كنترليش ويراژ مي داد. خلاصه جاي جالبي بود.آدم دلش ميخواست پول داشته باشه؛ يه كم از اين بازيا بكنه.منم بعد يه كم نگاه كردن و لذت بردن از ديدن اين همه اسباب بازيا؛ موشكهام رو در آوردم، تا تست كنم.اولي موشك با سوخت پودر آلومينيوم و پرمنگنات پتاسيم بود.حالا مگه روشن مي شد؛ هي كبريت ميزم؛ باد خاموش مي كرد.خلاصه با كلي بدبختي روشنش كردم، توي يه چشم به هم زدن ؛ديدم، 50 متر بالا رفته. اما دوتا موشك ديگه بالا نرفت، كه مشكلش هم بخاطر نم دار بودن سوختشون بود.
اين ماجرا ادامه دارد...
سلام، يه پروژه جديدي رو شروع كردم.اون هم ساخت موشك با سوخت جامد است. الان كه ساعت 2 نصفه شبه بعد از يه آزمايش موفقيت آميز دارم اين مطلب رو پست ميكنم.جريان از اين قراره كه.چند روز پيش كه با استادم داشتم بر مي گشتم . تو راه در حال صحبت هاي علمي بوديم كه، استاد گفت: اگر ميتوني برو يه موشك بساز؛ منم كه از خدا خواسته. رفتم يه دو روزي تحقيق كردم. خلاصه انواع سوخت و اكسيد كننده هايي كه وجود بود رو ديدم و اونايي كه در دست رس بود؛ رو جدا كردم. تا روشون آزمايش كنم. اسم چند تا شون رو مينويسم
